Витратомір AIK-GFM - простий але важливий елемент геотермального контуру.
Дозволяє візуально оцінити об'ємну витрату та спрощує балансування.
Область використання - геотермальний контур
Діапазон вимірювань - до 40 л/хв

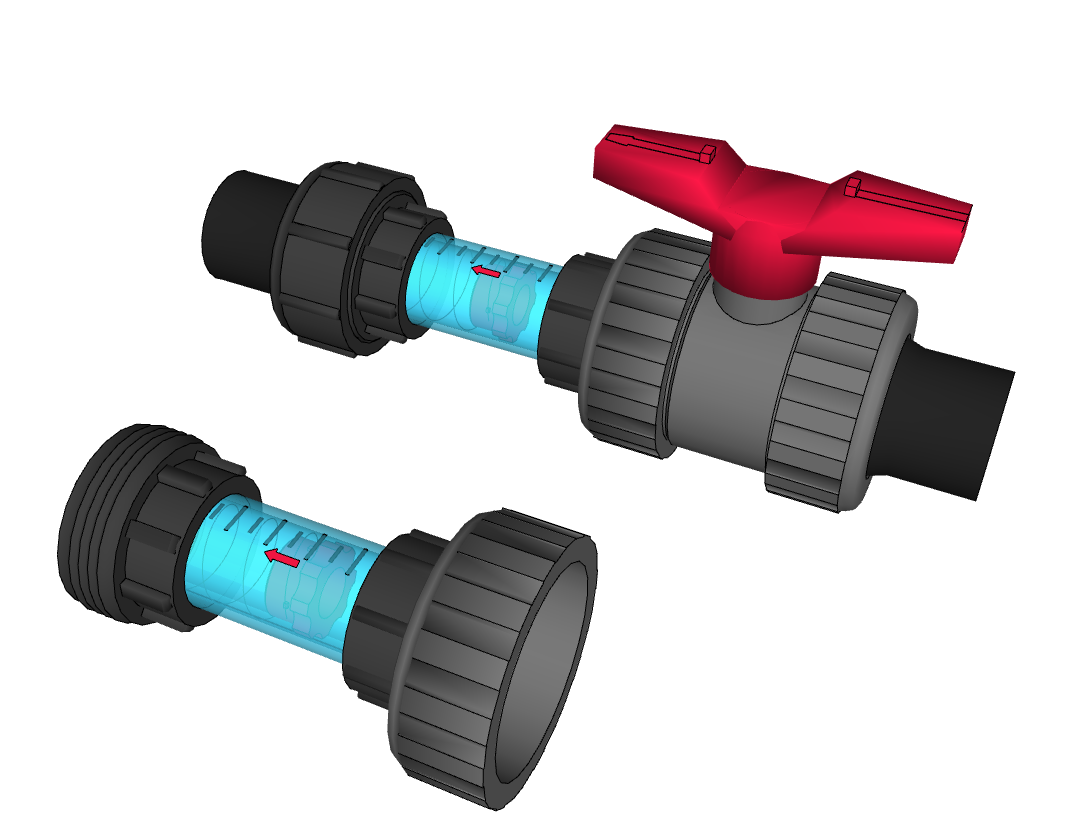

Витратомір серії AIK-GFM дозволяє визначати об’ємну витрату за допомогою оглядового скла з шкалою.
Область застосування витратомірів – геотермальні контури для теплових насосів.
Конструкція витратоміра сконструйована оптимально для використання в умовах низьких температур, підвищеної вологості та конденсації роси на елементах трубопровідної арматури. Пластиковий корпус витратоміра стійкий до корозії та впливу середовища антифризів.
Різьбові підключення витратоміру серії AIK-GFM дозволяють реалізувати колектор геотермального контуру з урахуванням компактності, функціональності, простоти монтажу та економічності виконання. Витратомір монтується безпосередньо на шаровий кран ПВХ за допомогою накидної гайки. Шаровий кран в комплект витратоміру не входить
Модельний ряд витратомірів
Модель / Артикул | Діапазон вимірювань л/хв | DN | Колір поплавка | Підключення вхід | Підключення вихід | KVS |
AIK-GFM-05-25 DN25 | 5 – 25 | 25 | Білий | Гайка під кран ПВХ DN25 | PE100 32mm | 7,5 |
AIK-GFM-05-25 DN32 | 5 – 25 | 32 | Білий | Гайка під кран ПВХ DN25 | PE100 40mm | 7,5 |
AIK-GFM-10-40 DN32 | 10 – 40 | 32 | Жовтий | Гайка під кран ПВХ DN25 | PE100 40mm |
Детальні характеристики гідравлічних підключень вказані на креслені витратоміра.
Характеристики
Параметр | Од вим. | Значення |
Діапазон робочих температур | °C | -15_+60 |
Максимальний робочий тиск | bar | 6 |
Точність вимірювання при протоці від 20 до 80% номінального | % від виміряного знач. | ±8 |
Точність вимірювання при протоці менше 20 або більше 80% номінального | % від виміряного знач. | ±10 |
Матеріал корпусу | ПВХ | |
Вимоги до рідини: | Теплоносій системи опалення (VDI 2035) | |
Суміш гліколю не більше 50% | ||
Витратомір повинен бути змонтований без механічних напружень.
